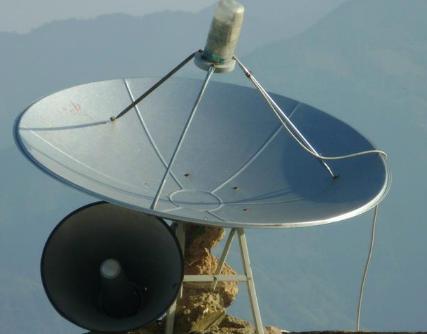

衛星接收中的“鍋”是一個形象的俗語，“大鍋蓋”是人們對衛星電視接收器的形象稱呼。由于衛星電視接收常采用拋物面天線，而拋物面天線的反射面和我們在日常生活中使用的鐵鍋外形相似，因此人們將拋物面天線稱為衛星“鍋”或“鍋蓋”天線，簡稱為“鍋”。拋物面天線有正饋天線和偏饋天線兩種，正饋天線的反射面面積比較大，因此俗稱為“大鍋”；相對的偏饋天線反射面面積比較小，稱為“小鍋”或“小耳朵”。

簡介

衛星接收中的“鍋”是一個形象的俗語，“大鍋蓋”是人們對衛星電視接收器的形象稱呼。“大鍋蓋”為部分農村了解外界信息提供了極大的便利，但“大鍋”盛行也引發了一定隱憂。由于衛星電視接收常采用拋物面天線，而拋物面天線的反射面和我們在日常生活中使用的鐵鍋外形相似，因此人們將拋物面天線稱為衛星“鍋”或“鍋蓋”天線，簡稱為“鍋”。拋物面天線有正饋天線和偏饋天線兩種，正饋天線的反射面面積比較大，因此俗稱為“大鍋”；相對的偏饋天線反射面面積比較小，稱為“小鍋”或“小耳朵”。一般來說，居民安裝的“大鍋蓋”幾乎都沒有經審批。

安裝調試指南

接收系統的組成

衛星電視接收系統是由：拋物面天線、饋源、高頻頭、衛星接收機組成一套完整的衛星地面接收站。

1.拋物面天線是把來自空中的衛星信號能量反射會聚成一點（焦點）。

2.饋源是在拋物面天線的焦點處設置一個懼衛星信號的喇叭，稱為饋源，意思是饋送能量的源，要求將會聚到焦點的能量全部收集起來。前饋式衛星接收天線基本上用大張角波紋饋源。

3.高頻頭（LNB亦稱降頻器）是將饋源送來的衛星信號進行降頻和信號放大然后傳送至衛星接收機。高頻頭的噪聲度數越低越好。

4.衛星接收機是將高頻頭輸送來的衛星信號進行解調，解調出衛星電視圖像信號和伴音信號。

擴播信號極化方式

衛星電視信號的極化方式有四種：右旋圓極化、左旋圓極化、垂直極化和水平極化。因前兩種極化不常用，現只介紹垂直極化（V）和水平線極化（H）的接收方式。

垂直極化和水平極化的接收，是改變饋源的矩形（長方形）波導口方向來確定接收的是垂直極化或水平極化。當矩形波導口的長邊平行于地面時接收的是垂直極化，垂直于地面時接收的是水平極化。極化方向（極化角）又因地而異有所偏差。因為地球是個球體，而衛星信號的下行波束卻是水平直線傳播，這就造成不同方位角所收的同一極化信號有所不同，所以地理位置不同，所接收的信號極化方向也有所偏差。饋源的長形波導口（極化方向）將不完全垂直或水平于地面。調整極化方向時應注意這一點。

天線的安裝

安裝拋物面天線時，一般按廠家提供結構圖安裝。各廠家的天線結構都是大同小異基本相同。天線的結構反射板有整體成形和分瓣兩種（ 2M以上的反射板基本為分瓣），腳架主要有立柱腳架和三腳架兩種（立柱腳架較為常見），個別一點八米以下腳架為臥式腳架。拋物面天線的結構見圖。以下是基本安裝步驟：

臥式腳架裝在已準備好的基座上，校正水平，然后堅固腳架鐵絲及焊接固定（臥式腳架須先調好方位角后方可固定腳架）。

裝上方位托盤和仰角調節螺桿。

依順序?qū)⒎瓷浒宓募訌娭Ъ芎头瓷浒逖b在反射板托盤上，在反射板與反射板相聯接時稍為固定即可暫不緊固，等全部裝上后，調整板面平整再將全部螺絲堅固。這里提起注意的是分瓣反射板有些廠家是無順序的可隨意拼裝，但有些三瓣是有安裝饋源支桿的安裝點，這三瓣須三分安裝在里面，否則饋源支架裝上后不對稱饋源與天線的反射焦點不能重合影響信號增益甚至收不到信號。整體成形的反射板裝上托盤架后直接將反射板裝在方位托架上即可。

裝上饋源支架，饋源固定盤。

饋源、高頻頭的安裝與調整：把饋源和高頻頭和連接其矩形波導口必須對準、對齊、波導口內則要平整，兩波導口之間加密封圈，擰緊螺絲防止?jié)B水，將連接好的饋源高頻頭裝在饋源固定盤上，對準拋物面天線中心位置集中焦點。

天線焦距簡單計算方法

根據物面天線焦距比公式：F/D≈0.34~0.4，現以3M天線為例計算其焦距F=3?0.35+0.15=1.2（米），式中0.15為修正值。3M 天線焦距為1.2米。

現介紹一種不知衛星方位角仰角，沒有調試儀器情況下進行系統調試方法。系統調試必須把接收機、電視機拿到安裝天線現場進行調試，安裝現場必須有電源。以上準備工作做好后，下一步就是系統調試，步驟如下：

1、首先根據所要接收的衛星，把衛星接收機所接收的頻道頻率調準。有的衛星接收機頻率顯示為衛星頻道的下行頻率3.7GHz~4.2GHz,有的是顯示高頻頭的輸出中頻 950MHz~1540MH，即是衛星接收機的接收輸入中頻頻率。當碰上這情況時，用高頻頭的本震頻率 5150MHz減去中頻頻率得出的是衛星頻道的衛星下頻率。

2、把所有的連接線接收，根據所要接收信號的極化方式粗調饋源，按極化要求調好饋源的波導口方向。

3、把天線反射面轉向正南方向，松開仰角調節杠，讓反射面上下調節靈活方便。然后根據所要捕捉的衛星定點的經度和調式所在地的地理位置，向東或向西一點一點轉動天線反射面來改變反射面的方位。每轉動一點方位后緩慢上下調節重復如此直至出現信號，確認是所要接收的衛星節目，然后保持信號強度暫固定仰角，進行下一步方位角微調。

4、使天線反射面朝單一方向水平轉動，觀察電視圖像。使捕捉到衛星信號從有到無，從強信號到弱信號轉至信號剛好消失，在腳架立術托盤交接處上下畫一條直線與地面垂直作記號，再反轉天線，使衛星信號圖像在電視機中從弱到強，再從強到弱，轉至信號圖像剛好消失，在方位托盤記號處向下延伸立柱上畫一直，這時立柱上已有兩條直線作記號。重復以上步驟反復幾次，確認立柱二記號點位置無誤后，把方位托盤記號轉至立柱二記號點之間的中心線位置，這就是所要調試衛星的方位角位置。把緊固方位角的螺絲堅固，方位角調試完畢。

5、微調仰角：用微調方位角的方法，在仰角調節桿上取二點作記號，用同樣方法進行仰角微調。

6、饋源焦距及極化方向微調：用調方位角和仰角的方法微調焦距和極化方向。當饋源長度有限，焦距微調不適合以上方法時，這時電視圖像畫面噪聲波點已委少或已沒有了噪波點，可在饋源中塞點紙使畫面出現較多的噪波點，然后調節饋源觀察電視畫面調至器噪波點減至最少，即調準了焦距。
