汽車是借助于自身的動力裝置驅動，且具有4個或4個以上的車輪的非軌道無架線車輛。汽車一般由發動機、底盤、車身和電氣設備等四個基本部分組成。它的傳動系由離合器、變速器、萬向傳動軸裝置，以及驅動橋中的主減速器、差速器和半軸等組成。

基本概況

汽車是借助于自身的動力裝置驅動，且具有4個或4個以上的車輪的非軌道無架線車輛。汽車的主要用途是運輸，亦即載送人和貨物的車輛。汽車區別于沿敷設的軌道或電力架行的火車，有軌電車和無軌電車，進行農田作業的拖拉機，以及自走式工程機械。在分類統計時，二輪或三輪機動車，具有武器和裝甲的作戰車輛不算汽車。汽車的總體構造基本上由四部分組成：發動機、底盤、車身、電器。

內容簡介

“汽車構造”是高職高專院校汽車類專業的一門主要專業課程。本書以國產轎車為主線，全面闡述了汽車的總體及各部分構造。全書共分為18章，主要內容包括：發動機基本知識、曲柄連桿機構、配氣機構、汽油機燃料供給系統、柴油機燃料供給系統、發動機潤滑系統、發動機冷卻系統、傳動系統、行駛系統、轉向系統和制動系統等。

基本組成

1.發動機：發動機2大機構5大系：曲柄連桿機構；配氣機構；燃料供給系；冷卻系；潤滑系；點火系；起動系。2.底盤：底盤作用是支撐、安裝汽車發動機及其各部件總稱，形成汽車的整體造型，并接受發動機的動力，使汽車產生運動，保證正常行駛。底盤由傳動系、行駛系、轉向系和制動系四部分組成。3.車身：車身安裝在底盤的車架上，用以駕駛員、旅客乘坐或裝載貨物。轎車、客車的車身一般是整體結構，貨車車身一般是由駕駛室和貨箱兩部分組成。4.電氣設備：電氣設備由電源和用電設備兩大部分組成。電源包括蓄電池和發電機；用電設備包括發動機的起動系、汽油機的點火系和其它用電裝置。

汽車底盤

底盤作用是支承、安裝汽車發動機及其各部件、總成，形成汽車的整體造型，并接受發動機的動力，使汽車產生運動，保證正常行駛。底盤由傳動系、行駛系、轉向系和制動系四部分組成。

1.傳動系：汽車發動機所發出的動力靠傳動系傳遞到驅動車輪。傳動系具有減速、變速、倒車、中斷動力、輪間差速和軸間差速等功能，與發動機配合工作，能保證汽車在各種工況條件下的正常行駛，并具有良好的動力性和經濟性。主要是由離合器、變速器、萬向節、傳動軸和驅動橋等組成。

a.離合器：其作用是使發動機的動力與傳動裝置平穩地接合或暫時地分離，以便于駕駛員進行汽車的起步、停車、換檔等操作。

b.變速器：由變速器殼、變速器蓋、第一軸、第二軸、中間軸、倒檔軸、齒輪、軸承、操縱機構等機件構成，用于汽車變速、變輸出扭矩.

2.行駛系：由車架、車橋、懸架和車輪等部分組成。行駛系的功用是：

a.接受傳動系的動力，通過驅動輪與路面的作用產生牽引力，使汽車正常行駛；

b.承受汽車的總重量和地面的反力；

c.緩和不平路面對車身造成的沖擊，衰減汽車行駛中的振動，保持行駛的平順性；

d.與轉向系配合，保證汽車操縱穩定性。

3.轉向系：汽車上用來改變或恢復其行駛方向的專設機構稱為汽車轉向系統。轉向系統的基本組成：

a.轉向操縱機構主要由轉向盤、轉向軸、轉向管柱等組成；

b.轉向器將轉向盤的轉動變?yōu)檗D(zhuǎn)向搖臂的擺動或齒條軸的直線往復運動，并對轉向操縱力進行放大的機構。轉向器一般固定在汽車車架或車身上，轉向操縱力通過轉向器后一般還會改變傳動方向；

c.轉向傳動機構將轉向器輸出的力和運動傳給車輪 - 轉向節，并使左右車輪按一定關系進行偏轉的機構。

4.制動系：汽車上用以使外界 - 主要是路面在汽車某些部分 - 主要是車輪施加一定的力，從而對其進行一定程度的強制制動的一系列專門裝置統稱為制動系統。其作用是：使行駛中的汽車按照駕駛員的要求進行強制減速甚至停車；使已停駛的汽車在各種道路條件下 - 包括在坡道上穩定駐車；使下坡行駛的汽車速度保持穩定。

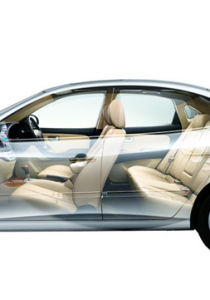

汽車車身

車身安裝在底盤的車架上，用以駕駛員、旅客乘坐或裝載貨物。轎車、客車的車身一般是整體結構，貨車車身一般是由駕駛室和貨箱兩部分組成。。汽車車身結構主要包括：車身殼體 - 白車身、車門、車窗、車前鈑制件、車身內外裝飾件和車身附件、座椅以及通風、暖氣、冷氣、空氣調節裝置等等。在貨車和專用汽車上還包括車箱和其它裝備。

1.車身殼體 - 白車身是一切車身部件的安裝基礎，通常是指縱、橫梁和支柱等主要承力元件以及與它們相連接的鈑件共同組成的剛性空間結構?？蛙囓嚿矶鄶?shù)具有明顯的骨架，而轎車車身和貨車駕駛室則沒有明顯的骨架。車身殼體通常還包括在其上敷設的隔音、隔熱、防振、防腐、密封等材料及涂層。

2.車門通過鉸鏈安裝在車身殼體上，其結構較復雜，是保證車身的使用性能的重要部件。鈑等。這些鈑制制件形成了容納發動機、車輪等部件的空間。

3.車身外部裝飾件主要是指裝飾條、車輪裝飾罩、標志、浮雕式文字等等。散熱器面罩、保險杠、燈具以及后視鏡等附件亦有明顯的裝飾性。

4.車內部裝飾件包括儀表板、頂篷、側壁、座椅等表面覆飾物，以及窗簾和地毯。在轎車上廣泛采用天然纖維或合成纖維的紡織品、人造革或多層復合材料、連皮泡沫塑料等表面覆飾材料；在客車上則大量采用纖維板、紙板、工程塑料板、鋁板、花紋橡膠板以及復合裝飾板等覆飾材料。

5.車身附件有：門鎖、門鉸鏈、玻璃升降器、各種密封件、風窗刮水器、風窗洗滌器、遮陽板、后視鏡、拉手、點煙器、煙灰盒等。在現代汽車上常常裝有無線電收放音機和桿式天線，在有的汽車車身上還裝有無線電話機、電視機或加熱食品的微小爐和小型電冰箱等附屬設備。

6.車身內部的通風、暖氣、冷氣以及空氣調節裝置是維持車內正常環境、保證駕駛員和乘客安全舒適的重要裝置。座椅也是車身內部重要裝置之一。座椅由骨架、座墊、靠背和調節機構等組成。

墊和靠背應具有一定的彈性。調節機構可使座位前后或上下移動以及調節座墊和靠背的傾斜角度。某些座椅還有彈性懸架和減振器，可對其彈性懸架加以調節以便在駕駛員們不同的體重作用下仍能保證座墊離地板的高度適當。在某些貨車駕駛室和客車車廂中還設置適應夜間長途行車需要的臥鋪。7.為保證行車安全，在現代汽車上廣泛采用對乘員施加約束的安全帶、頭枕、氣囊以及汽車碰撞時防止乘員受傷的各種緩沖和包墊裝置。按照運載貨物的不同種類，貨車車箱可以是普通欄板式結構、平臺式結構、傾卸式結構、閉式車箱、氣、液罐以及運輸散粒貨物 - 谷物、粉狀物等所采用的氣力吹卸專用容罐或者是適于公路、鐵路、水路、航空聯運和國際聯運的各種標準規格的集裝箱。

制動系分類

a.按制動系統的作用

制動系統可分為行車制動系統、駐車制動系統、應急制動系統及輔助制動系統等。

以使行駛中的汽車降低速度甚至停車的制動系統稱為行車制動系統；用以使已停駛的汽車駐留原地不動的制動系統則稱為駐車制動系統；在行車制動系統失效的情況下，保證汽車仍能實現減速或停車的制動系統稱為應急制動系統；在行車過程中，輔助行車制動系統降低車速或保持車速穩定，但不能將車輛緊急制停的制動系統稱為輔助制動系統。上述各制動系統中，行車制動系統和駐車制動系統是每一輛汽車都必須具備的。

b.按制動操縱能源

制動系統可分為人力制動系統、動力制動系統和伺服制動系統等。以駕駛員的肌體作為唯一制動能源的制動系統稱為人力制動系統；完全靠由發動機的動力轉化而成的氣壓或液壓形式的勢能進行制動的系統稱為動力制動系統；兼用人力和發動機動力進行制動的制動系統稱為伺服制動系統或助力制動系統。

c.按制動能量的傳輸方式

制動系統可分為機械式、液壓式、氣壓式、電磁式等。同時采用兩種以上傳能方式的制動系稱為組合式制動系統。

制動系統一般由制動操縱機構和制動器兩個主要部分組成。

a.制動操縱機構

產生制動動作、控制制動效果并將制動能量傳輸?shù)街苿?dòng)器的各個部件以及制動輪缸和制動管路。

b.制動器

產生阻礙車輛的運動或運動趨勢的力 - 制動力的部件。汽車上常用的制動器都是利用固定元件與旋轉元件工作表面的摩擦而產生制動力矩，稱為摩擦制動器。它有鼓式制動器和盤式制動器兩種結構型式。
