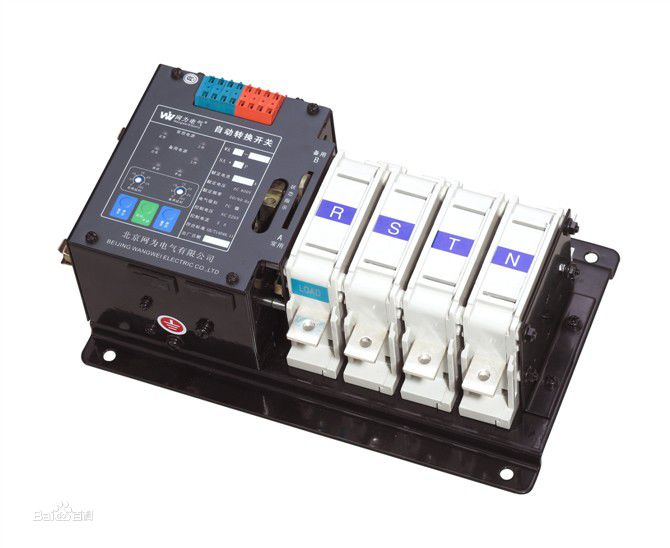

雙電源自動轉換開關 是一種能在兩路電源之間進行可靠切換的裝置。它是由一個或幾個轉換開關電器和其它必需的電器組成，用于檢測電源電路，并將一個或多個負載電路從一個電源自動轉換到另一個電源的電器。雙電源自動轉換開關有著自投自復、自投不自復和電網-發電機三種切換功能,對三相四線電網供電的兩路電源的三相電壓有效值及相位電壓有效值及相位進行實時檢測,當任一相發生過壓、欠壓 - 包括缺相,能自動從異常電源切換到正常電源。簡單來說就是一路常用一路備用，當常用電突然故障或停電時，通過雙電源切換開關，自動投入到備用電源上， - 小負荷下備用電源也可由發電機供電，使設備仍能正常運行。

基本介紹

雙電源轉換開關可以說它是屬于一種可將常用電源與備用電源兩個供電系統之間應急轉換的保護開關，雙電源轉換開關結構是由一個或者多個轉換開關電器以及其它的必要電器組合而成，作用就是檢查電路是否正常，在檢查過程中出現常用電源故障后，它能夠自動將負載轉換到備用的電源上，以確保區域上用電的正常穩定性。

ATS也稱ATSE，是Automatic transfer Switching equipment的英文縮寫，國家標準中文全稱為自動轉換開關電器，俗稱雙電源自動轉換開關。ATS產品的國標標準定義為由一個（或幾個）轉換開關電器和其它必需的電器組成，用于檢測電源電路，并將一個或多個負載電路從一個電源自動轉換到另一個電源的電器. ATS與UPS、EPS在名稱上比較容易混淆。EPS是Emergency Power Supply的英文縮寫，中文名為應急電源裝置。

UPS是UninterruptiblePower Supply的英文縮寫，中文名為不間斷電源。ATS - ATS是Automatic Transfer Switching Equipment的英文縮寫，中文名為自動轉換開關電器。 ATS適合應用于建筑領域消防等關鍵負荷的雙電源供應，EPS適合應用于EPS是以解決應急照明、事故照明、消防設施等一級負荷供電設備為主要目標，提供一種符合消防規范的具有獨立回路的應急供電系統。UPS主要是為IT行業設備提供用電，提供純凈、不間斷的后備電源。柴油發電機供電方式適合應用于在需要長時間后備電源的供電場所與ATS、EPS、UPS配合使用。

WK雙電源分類

雙電源自動轉換開關

- 以下簡稱雙電源是1、PC級，采用一體式勵磁切換開關，是諸多ATS中先進的一種。2、CB級，采用塑殼斷路器與負荷開關二大類型以下是產品介紹

雙電源作為執行元件，配以單片機為核心的自動控制器和帶機電聯鎖的控制機構，是一種性能完善、安全可靠、自動化程度高、使用范圍廣的雙電源自動轉換開關。本產品適用于交流50/60Hz、690V及以下，額定電流自6A至1250A及以下的兩路電源 - 常用電源N和備用電源或發電機電源R的供電系統中，因一路電源發生故障 - 停電、欠壓、過壓、斷相、頻率偏移而進行電源之間的自動切換，以保證供電的可靠性和安全性。廣泛應用于高層建筑、小區、醫院、機場、碼頭、消防、冶金、化工、紡織等不允許停電的重要場所，實現無人值守連續供電。

原理概況

雙電源轉換開關，實現無人值守連續供電原理概況雙電源自動轉換。

• 采用雙列復合式觸頭、橫接式機構、微電機預儲能及微電子控制 技術，基本實現零飛?。o滅弧罩）
• 采用可靠的機械聯鎖和電氣聯鎖技術
• 采用過零位技術

具有明顯通斷位置指示、掛鎖功能，可靠實現電源與負載間的隔離 可靠性高，使用壽命8000次以上。

機電一體設計，開關轉換準確、靈活、可靠 電磁兼容好，抗干擾能力強，對外無干擾，自動化程序高。

全自動型不需外接任何控制元器件 外形美觀、體積小、重量輕 由邏輯控制板，以不同的邏輯來管理直接裝于開關內的電機，變速箱的動行操作來保證開關的位置。

電機為聚氯丁橡膠絕緣濕熱型電機裝有安全裝置，在超出110℃濕度和過電流狀態時跳閘。

在故障消失后可自動投入工作，能逆減速齒輪采用直齒齒輪。

操作規程

1、當因故停電，且在較短時間內無法恢復供電時，必須啟用備用電源。

步驟：

①切除市電供電各斷路器 - 包括配電室控制柜各斷路器，雙電源切換箱市供電斷電器，拉開雙投防倒送開關至自備電源一側，保持雙電源切換箱內自備電供電斷路器處于斷開狀態。

②啟動備用電源 - 柴油發電機組，待機組運轉正常時，順序閉合發電機空氣開關、自備電源控制柜內各斷路器。

③逐個閉合電源切換箱內各備用電源斷路器，向各負載送電。

④備用電源運行期間，操作值班人員不得離開發電機組，并根據負荷的變化及時調整電壓、廠頻率等，發現異常及時處理。

2、市電恢復供電時，應及時做好電源轉換工作，切斷備用電源，恢復市電供電。

步驟：

①按順序逐個斷開自備電源各斷路器，順序是：雙電源切換箱自備電源斷路器→自備電源配電柜各斷路器→發電機總開關→將雙投開關撥至市電供電一側。

②按柴油機停機步驟停機。

③按順序，從市電供電總開關至各分路開關逐個閉合各斷路器，將雙電源切換箱自市電供電斷路器置于閉合位置。

3、檢查各儀表及指示燈指示是否正常，啟動變壓器內冷卻風扇?；痉诸?雙電源自動轉換開關 - 以下簡稱雙電源是采用塑殼斷路器與負荷開關二大類型以下是二種產品介紹雙電源轉換開關正常工作條件。

周圍空氣溫度：

周圍空氣溫度上限+40℃。

周圍空氣溫度下限-5℃;○ 周圍空氣溫度24h的平均值不超過+35℃。

海拔：安裝地點的海拔不超過2000m。

大氣條件：

大氣相對濕度在周圍空氣溫度為+40℃時不超過50%。

在較底溫度下可以有較高的相對濕度;最濕月的月平均最大相對濕度為90%,同時該月的月平均最低溫度+25℃,并考慮到因溫度變化發生在產品表面上的凝露。

污染等級:污染等級為3級。

新一代產品

結構

雙電源新一代產品。外觀美觀、質量可靠、壽命長、操作簡單 由兩臺三極或四極的塑殼斷路器及其附件 - 輔助、報警觸頭、 機械聯鎖傳動機構、智能控制器等組成。分為整體式與分體式 雙電源新產品兩種結構。整體式是控制器和執行機構同裝在一個底座上；分體式是控制器裝在柜體面板上，執行機構裝在底座上由用戶安裝在柜體內，控制器與執行機構用約2m長的電纜連接。

特點

特點兩臺斷路器之間具有可靠的機械聯鎖裝置和電氣聯鎖保護，徹底社絕了兩臺斷路器同時合閘的可能性。該機構已獲國家專利產品。

• 智能化控制器采用單片機為控制核心，硬件簡潔，功能強大，擴展方便，可靠性高。
• 具有短路、過載保護功能，過壓、欠壓、缺相自動轉換功能與智能報警功能。
• 自動轉換參數可在外部自由設定。
• 具有操作電機智能保護功能。
• 本裝置帶有消防控制電路，當消防控制中心給一控制信號
• 進入智能控制器，兩臺斷路器都進入分閘狀態。
• 留有計算機聯網接口，以備實現遙控、遙調、遙信、遙測等四遙功能。

適用范圍

雙電源，是集開關與邏輯控制于一體，無需外加控制器，真正實現機電一體化的自動轉換開關，具有電壓檢測、頻率檢測、通訊接口、電氣、機械互鎖等功能，可實現自動、電動遠程、緊急手動控制。操作是由邏輯控制板以各種邏輯命令來管理電機、變速箱的操作運行來實現電機帶動開關彈簧蓄能，瞬時釋放的加速機構，快速接通分?jǐn)嚯娐坊蜻M(jìn)行電路轉換，通過明顯可見狀態實現安全隔離，極大的提高了項電氣性能與機械性能。開關適用于供電系統的主電源與備用電源的自動轉換或兩臺負載設備的自動轉換及安全隔離等。

轉換開關主要是用于交流50Hz，額定電壓440V，直流額定電壓220V，額定電流16至4000A的配電或電動機網絡中一主一備或互為備用電源切換系統及市電和發電機組的負荷切換。同時可用于不頻繁接通與分?jǐn)嚯娐芳熬€路的隔離之用。產品廣泛應用于消防、醫院、銀行、高層建筑等不允許斷電的重要供電場所的輸、配電系統及自動化系統。自動轉換開關符合：GB14048.3－2008《低壓開關設備和控制設備第3部分:開關、隔離器、隔離開關以及熔斷器組合電器》，GB/T14048.11－2008《低壓開關設備和控制設備多功能。
