LM3886TF是美國NS公司推出的新型的大功率音頻放大集成電路，其后面的TF為全絕緣封裝，和LM1875T相比，它的功率較大，在額定工作電壓下最大可達68W的連續不失真平均功率，同樣具有比較完善的過壓過流過熱保護功能，最可貴的是它具有自動抗開關機時的電流沖擊的功能，使揚聲器能夠安全的工作。

簡介

LM3886TF是美國NS公司的產品，后綴TF表示散熱片采用全絕緣封裝，其輸出電流大，功率強勁 - 額定輸出功率為70W，很適合作重低音功放。但因重低音信號的頻率低于100Hz，已很接近揚聲器的低頻諧振點。和LM1875T相比，它的功率較大，在額定工作電壓下最大可達68W的連續不失真平均功率，同樣具有比較完善的過壓過流過熱保護功能，最可貴的是它具有自動抗開關機時的電流沖擊的功能，使揚聲器能夠安全的工作。LM3886優異的性能，使得它在近幾年音響制作中廣泛的應用，許多成品功放機中就有直接的應用它擔任后級功放或者用它作為重低音放大電路。采用了美國NS公司（國家半導體公司）推出的新型高保真音響功放集成電路LM3886TF作功率放大，用運放NE5532或AD827作前置線性放大和音調放大。其特點有：輸出功率大（連續輸出功率68W）、失真度?。偸д婕釉肼?lt;0.03%）、保護功能（包括過壓保護、過熱保護、電流限制、溫度限制、開關電源時的揚聲器沖擊保護、靜噪功能）齊全，外圍元件少，制作調試容易，工作穩定可靠。由于用它制作功率放大電路具有簡易，適用的特點，特別適合于燒友以及電子愛好者的制作。

參數

LM3886TF的電氣參數如下：

LM3886在VCC=VEE=28V、4歐負載時能達到68W的連續平均功率，在VCC=VEE=35V，8歐負載時能達到50W的平均功率。具有較寬的電源電壓范圍VCC+VEE為20V-94V；

總諧波失真+噪聲：60W20Hz

轉換速率 - SLEWRATE:VIN=2.0VP-P、tRISE=2ns時的值為19V/us

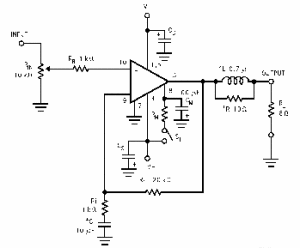

應用電路
