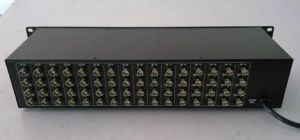

視頻分配器是把一個視頻信號源平均分配成多路視頻信號的設備。其工作原理是實現一路視頻輸入，多路視頻輸出的功能，使之可在無扭曲或無清晰度損失情況下觀察視頻輸出。

通常視頻分配器除提供多路獨立視頻輸出外，兼具視頻信號放大功能，故也成為視頻分配放大器。

基本簡介

一路視頻信號對應一臺監視器或錄像機，若想一臺攝像機的圖像送給多個管理者看，建議選擇視頻分配器，因?yàn)椴⒙?lián)視頻信號衰減較大，送給多個輸出設備后由于阻抗不匹配等原因，圖像會嚴重失真，線路也不穩定。

視頻分配器除了阻抗匹配，還有視頻增益，使視頻信號可以同時送給多個輸出設備短距離而不受影響,從而一定程度上保證視頻傳輸?shù)耐剑珜?duì)于長距離同軸電纜的傳輸?shù)姆种]有實際性的效果．

比如，前端攝像機采集來的視頻信號通過視頻分配器可以接入中心矩陣的同時，再接入硬盤錄像機或顯示設備等。視頻分配器通常有1路輸入2路輸出（即1進2出）、1進4出、1進8出等等。

常見的視頻分配器還有4入8出，8入16出，16入32出等多種型號。有的型號還帶有字符疊加器和視頻隔離器的功能。

還有2分4、8分24、16分48等

產品分類

1、按照運用領域不同可分為：會議視頻分配器和安防視頻分配器

2、按照輸入輸出通道可分為：?jiǎn)温芬曨l分配器和多路視頻分配器

通道區分

單路視頻分配器

是將一路視頻信號分配為多路視頻信號輸出，以供多臺視頻設備同時使用，分配輸出的每一路視頻信號的帶寬、峰-峰值電壓和輸出阻抗與輸入的信號格式相一致，可以把一路視頻輸入分配為二路、四路、八路、十二路、十六路與輸入完全相同的視頻輸出，供其它視頻處理器使用。

四路視頻分配器

是將四路視頻信號均勻分配為八路、十二路、十六路視頻信號輸出。

八路視頻分配器

是將八路視頻信號均勻分配為十六路、二十四、三十二路視頻信號輸出，多頻輸入視頻分配器減少了單個分配器的數量，能減少設備體積，提高系統的穩定性。能對每通道的一路視頻輸入分配為二路、三路、四路與輸入完全相同的視頻輸出，供其它視頻處理器使用。

十六路視頻分配器

是將十六路視頻信號分配器為三十二、四十八、六十四路視頻信號輸出，多輸入視頻分配器減少了單個分配器的數量，能減少設備體積，提高系統的穩定性。能對每一路視頻輸入分配為二路與輸入完全相同的視頻輸出，供其它視頻處理器使用。

主要型號

JC-0104V?1進4出

JC-0108V?1進8出

JC-0116V?1進16出

JC-0124V?1進24出

JC-0132V?1進32出

JC-2G0104V?2組1進4出

JC-4G0102V?4組1進2出

JC-4G0103V?4組1進3出

JC-4G0104V?4組1進4出

JC-8G0102V?8組1進2出

JC-8G0103V?8組1進3出

JC-8G0104V?8組1進4出

JC-16G0102V?16組1進2出

JC-16G0103V?16組1進3出

JC-16G0104V?16組1進4出

特性

簡介

·視頻-3dB帶寬達150M/350M Hz；

·采用精良的線路設計，及合理的信號分配，多級放大電路；

·可驅動不低于300m的普通75-3電纜；

·可選特制耳朵上機柜；

·抗干擾性強，可多級聯擴展；

·長線驅動、防靜電處理等功能；

技術參數

視頻輸入-3dB帶寬>150M/350M Hz 信號類型復合視頻信號接口BNC（可選RCA） 最小電平0.4 VP-P 最大電平2.0 VP-P 耦合方式直流耦合 介入增益0dB 輸入輸出阻抗75 Ω±1Ω視頻輸出信號類型復合視頻信號 接口BNC（可選RCA） 最小電平0.4 VP-P 最大電平6.0 VP-P 耦合方式直流耦合 直流補償0dB

應用領域

VGA視頻分配器是專業應用于帶有VGA接口的顯示產品（例如：帶VGA輸入接口的電視機的展示、多媒體教室、電子公告屏、廣告機）的VGA視頻分配等。是與公共視訊系統（證券公司、期貨市場、金融證券等）、視頻會議系統、廣播電視系統、閉路電視系統、電視監控系統、簡易電腦教學系統、高品質多媒體展示系統、等離子電視機展示會場、計算機展示會場的視頻相匹配處理設備。

特性

1.視頻黑白、彩色兼容

2.視頻分辨率高、圖像清晰

3.視頻信號增益、放大功能

4.分配輸出提供線路補償功能

5.分19英寸機架安裝和桌面安裝

6.綠色環保，符合國家電磁輻射標準

7.專利產品，經國家知識產權局專利局批準

8.用于VGA視頻信號環路輸出，多臺設備可級聯

9.共模抑制功能的電路設計，克服長距離共模交流干擾

10.兼容IBM、蘋果型、便攜式電腦、視頻展臺VGA信號

音視頻

分配器是有線電視傳輸系統中分配網絡里最常用的部件，用來分配信號的部件。它的功能是將一路輸入信號均等地分成幾路輸出，通常有二分配、三分配、四分配、六分配等。 有線電視網的頻率不斷提升，功能不斷加強，因此對分配器的要求不斷提高。分配器主要技術要求。頻率范圍：分配器使用在整個有線電視網中，因此應具有寬帶的頻率特性；輸入輸出阻抗：有線電視網中的射頻各種接口阻抗均應為75歐，以實現阻抗匹配，因此分配器輸入端及輸出端阻抗均應為75歐；

分配損失：在系統中總希望接入分配器損耗越小越好。分配損失Ls的多少和分配路數n的多少有關，在理想情況下Ls=10lgn，當n=2時為二分配器分配損失為3dB。實際上除了等分信號的損失外，還有一部分是由于分配器件本身張衰減，所以總比計算值要大。如二分配器分配損失工程上常取值3.5dB，4分配器損失常取值8dB；

相互隔離：相互隔離亦稱分配隔離。如果在分配器的某一個輸出端加入一個信號，該信號電平與其它輸出端該信號電平之差即是相互隔離，一般要求分配器輸出端隔離度大于20dB以上。如果駐波比太大，則傳輸信號就會在分配器的輸入端或者輸出端產生反射，對圖像質量產生不良影響，如重影等。 分配器在工程中還分為過電型分配器、戶外型分配器、戶內分配器等。

在接口設備上分配器是將音視頻信號分配至多個顯示設備或投影顯示系統上的一種控制設備。它是專門分配信號的接口形式的設備。分配器具有一個顯著的特點就是，可以將高清AV信號通過普通的同軸電纜線延長到200米左右，能徹底解決工程中因信號信號源1個而顯示設備有多個種類與數量而造成的問題。

用戶使用時先將信號通過一根標配的高質量線引接到分配器的INPUT上，分配器上有兩個或者四個甚至多個輸出口,其中可以接到本地顯示器上，其他的可以接到遠端的顯示設備上，通過調節分配器上的亮度和對比度，就可以把遠端顯示設備的圖像清晰度調整到與本地一樣的效果。通過調整后，遠端顯示設備的圖像質量會有質的提高，分配器可以最大程度的消除脫尾和重影現象，完全可以滿足目前我國各種重點工程對高品質圖像質量的要求。

作用原理

視頻采集卡是視頻行業中最常用到一種設備，根據用戶不同需求北京同舟視達科技有限公司推出了不同類型的視頻采集卡，有的能同時采集多路信號源，有的視頻采集卡能同時輸出多路視頻源。不過有些用戶在采集的時候需要同時傳輸給多臺計算機，這就需要使用視頻分配器。這個視頻分配器到底是什么呢?如何應用呢?下面我們就針對視頻分配器進行詳細的介紹。當一路視頻信號對應一臺監視器或錄像機，這不需要采用視頻分配器。視頻分配器型號
