高周波周率主要采用國際工業波段27.12MHz，符合國際標準。高周波采用了欣宇高周波公司自主研發的避免電磁波輻射干擾裝置系統，大大降低了高周波電磁波對人體直面輻射強度。高周波可以根據所需要熱合焊接的塑料、塑膠產品特性，選擇加裝無級加熱裝置，溫度可以根據材料的性質隨意調節相應的溫度，主要針對模具表面加熱。高周波采用了欣宇超聲波公司最新研發的自流保護裝置系統，主要作用是可以保護高頻電子管因電流過大引起不必要的電子管燒壞。高周波采用美國最新技術防打火裝置系統，主要利用NL5557高靈敏火花裝置，能瞬間保護高頻模具因電流過大而導致高頻模具燒壞。

高周波熔斷機概述

高周波熔斷機為高頻介質加熱兼切斷之設備。因介質損耗而發熱，

加壓力達到熔接或成型的目的。介質材料所產生熱量與電場強度的平方、頻率、介電常數等成正比。設備為兩段式壓力動作，當只需熔接動作時僅使用氣壓力即可，當還需切斷動作時可開啟油壓力。高周波熔斷機廣泛用于吸塑卡紙包裝、PVC、PETG、GAG、EVA、PEVA、TPU、PU合成革材料等均可同時完成熔接及切斷之作業！既在同一次加工中，一次完成熔接及切斷作業。

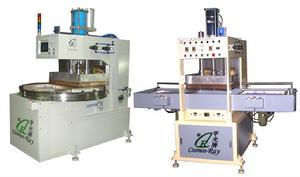

高周波熔斷機機型一般為：轉盤式和滑臺式。

高周波熔斷機原理

高周波熔斷機屬高頻設備，由電子管自激振蕩器產生高頻電磁場。被加工對象壓在高頻電磁場的上、下電機之間，介質材料在高頻電場的作用下發生分子極化現象，并按電場方向排列，因高頻電場，以極快的速度改變方向，則介質材料里的內部分子被激化而高速運動相互摩擦自身產生熱量，在模具的壓力下達到熔接或壓花的目的，主要機型有：高周波同步熔斷機、單頭推盤式高周波機、單頭轉盤式高周波機等等。

高周波熔斷機結構

1.本機兩個推盤，兩個工作位，操作員只需放入產品，推動推盤觸發微動開關，模具就自動下降，加熱上升，全部過程簡單安全，工作人員無需特別培訓，就可使用本機。

2.本機兩個滑臺位，操作員只需放入產品，按下滑臺前進按鈕，機頭就自動下降、加熱、上升，滑臺退出，完成全部簡單操作過程，工作人員無需特別培訓就可使用本機；輸出力的調較：采用力勁特有低損失的同軸振蕩器，可以隨時因模具大小及膠料厚薄而調較輸出力的強弱，使操作高周波機時不做成干擾電訊，不是其它牌子可以比較，出力的調較亦可配合時間制，可最大出力在最短時間內熔斷產品，提高生產量；保護裝置：限流保護：當輸出力調較過大時，會切斷高周輸出故可保護機內電子管不致因電流過大而損壞；

高周波同步熔斷機屬高頻設備，其整蕩頻率為13.56MHz,27.12MHz,40.78MHz符合國際工業波段標準，高頻由電子管自激振蕩器產生商頻電磁場，使加工塑膠在上下電極間的高頻電場中，其內部分子產生距力運動摩擦，在模具的壓力下得到其熔接目的，熔接效果。

符合歐洲第4代環保標準，主要用于各種塑料產品的成型，并將不同形狀泡罩或泡殼自動切邊。適用于PVC雙面吸塑封合，吸塑與紙卡封合，環保APET膠片折合，柔軟線壓痕沖切成型，環保APET雙面吸塑封合同時切邊，特殊材質封合。吸塑包裝 - 包括上下雙泡罩熱合切邊，泡罩與紙板熱合切邊，汽車內飾件、商標、文具盒、雨衣、吹氣玩具、塑料封面，涼液墊，鞋類制品、坐墊，各種包裝袋，手提軟袋等的熱合加工，各種凹凸形狀的花紋圖案、字母文字的壓制。

參數及特點

參數指標

機型XY-5KW XY-8KW

高周波功率5000W?8000W

電源電壓1&220V/3&380V

輸入功率8.5KVA?14KVA

振蕩頻率40.68MHz?27.12MHz

振蕩管按用戶要求配景光或東芝電子管

操作方式腳踏式

輔助壓力氣壓

時間調節0–10sec

上下電極最大距離151mm

焊頭活動距離50mm

臺面板尺寸700*400?700*350

外形尺寸1240*1168*1455?2500*1050*1700

凈300kg?320kg

機械特點

整機特點：PVC、PU、TPU熱壓、烙印、熱切同步完成

周率穩定

高周波機嚴格按照國際“無線電干擾委員會”（CISPR）的規定，采用工業波段27.12/40.68MHZ，并設計有周波穩定器和周波漏磁抑制器，對外界設備的干擾極小。

出力特強

高周波機采用低損耗同軸諧振器，輸出波形良好，品質因數極高，出力特強，熔接迅速。

振蕩電流停止設定

高周波機輸出功率的同調器，調節簡單方便，根據產品大小，厚度設定所需振蕩電流，以控制熔接程度，能保證產品熔接質量的均一性。

火花抑制

高周波機設有高靈敏度火花抑制電路，能準確檢出產生火花的不平衡電流，于產生火花瞬間迅速切斷振蕩回路抑制火花，使模具、原料及產品的損害降到最低程度。

安全保護

周波機設有過壓、過流保護裝置，在工作異常時可自動切斷高壓以保護振蕩管及整流器，同時可避免不當操作引起的頻率漂移。

高周波熔斷機特性

1）輸出力的調較

采用特有低損失的同軸振蕩器，可以隨時因模具大小及膠料厚薄而調較輸出力強弱。使操作PVC雨褲熱合機（時不做成干擾電訊，出力的調較亦可配合時間制，可最大出力，在最短時間內熔接產品，提高生產量。

2）保護裝置

a.限流保護：當輸出力調較過大時，會切斷高周輸出故可保護機內電子管不致因電流過大而損壞。

b.火花保護：在工作過程中，如果模具產生跳火現象，保護器會切斷輸出，模具亦自動上升、離開產品，使模具不致跳火而損壞。

c.緊突制：在工作過程中，可以隨時停止高周波輸出同時模具回到原位。

4熱度恒溫

除有高周波自身加熱外，電機還有2000W發熱片以及恒溫器使模具預熱加快熔接時間以及消除跳火現象。

5上升距離

設有一個三位電磁閥，可配合時間制使用，能夠隨意調較氣缸上升距離，以減低氣缸推出及回收所需時間，提高生產速度。

6強力的輸出系統

A.輸出電力強大，本機振蕩器所產生的周率27.12MHZ或40.68MHZ，符合國際工業波段標準，各種控制裝置特殊電子線路，可避免不當操作，且能最快時間熔接制品、提高產品產量；

B.高靈敏火花保護裝置，當火花產生時，可自動切斷高周回路，使機件及物件損害降低，當電流過高時，自動切斷高壓保證振蕩管及整流器；

高周波熔斷機模具

高周波熔斷機模具：用以限定生產對象的形狀和尺寸的裝置。工業生產上用以注塑、吹塑、擠出、壓鑄或鍛壓成型、冶煉、沖壓、拉伸等方法得到所需產品的各種模子和工具。

模具的分類

按所成型的材料的不同，模具可分為金屬模具和非金屬模具。金屬模具又分為：鑄造模具（有色金屬壓鑄，鋼鐵鑄造）、和鍛造模具等；非金屬模具也分為：塑料模具和無機非金屬模具。而按照模具本身材料的不同，模具可分為：砂型模具，金屬模具，真空模具，石蠟模具等等。其中，隨著高分子塑料的快速發展，塑料模具與人們的生活密切相關。塑料模具一般可分為：注射成型模具，擠塑成型模具，氣輔成型模具等等。

模具維護與保養注意事項

1、模具長時間使用后必須磨刃口，研磨后刃口面必須進行退磁，不能帶有磁性，否則易發生堵料。

2、彈簧等彈性零件在使用過程中彈簧最易損壞，通常出現斷裂和變形現象。采取的辦法就是更換，在更換過程中一定要注意彈簧的規格和型號，彈簧的規格和型號通過顏色、外徑和長度三項來確認，只有在三項都相同的情況下才可以更換。

3、模具使用過程中沖頭易出現折斷、彎曲和啃壞的現象，沖套一般都是啃壞的。沖頭和沖套的損壞一般都用相同規格的零件進行更換。沖頭的參數主要有工作部分尺寸、安裝部分尺寸、長度尺寸等。

4、緊固零件，檢查緊固零件是否松動、損壞現象，采取的辦法是找相同規格的零件進行更換。

5、壓料零件如壓料板、優力膠等，卸料零件如脫料板、氣動頂料等。保養時檢查各部位的配件關系及有無損壞，對損壞的部分進行修復，氣動頂料檢查有無漏氣現象，并對具體的情況采取措施。如氣管損壞進行更換。

高周波熔斷機防干擾措施

1.建廠房時做好系統的屏蔽，用0.3的鍍鋅板或小目的鐵絲網屏蔽四周，將50mm的鐵管打入地下2-3米，每隔兩米打一根，將屏蔽網與鐵管連接，這樣高頻信號就不容易從工廠輻射出去，起到整體屏蔽的效果。

2.將高頻機機架和外殼良好接地，加強機體屏蔽，減輕機體輻射建議用寬度50mm×50mm或以上，長度不小于2m的角鐵打入地下作為接地體，再用10mm2以上的銅線將高頻機的機架和外殼與接地體相連。連線應盡可能短，不可打圈，盡量避免轉彎，這樣可以加強高頻機機身部分的屏蔽，減小干擾信號向外輻射的強度。如果車（房）間里有多臺高頻機，最好每一臺高頻機（或相鄰兩臺）都在機旁就近埋一條地線。

3.調整高頻機的位置和方向：如果房屋外墻掛有電纜，高頻機最好設置在遠離電纜的一端。另外，普通型高頻機電子管機箱有成直角的

應用范圍

高周波熔斷機應用范圍主要用于：各種聚氯乙烯（PVC）為主的塑膠熔接、焊接、燙金等。吸塑包裝（包括上下雙泡罩熱合切邊，泡罩與紙板熱合切邊等），汽車內飾件、坐墊、商標、文具、貼紙、塑料封面、吹氣玩具、鞋類制品、雨帆、雨傘、雨衣、皮包、名牌、水床、遮陽板、車門板，各種包裝袋、手提軟袋等的熱合加工，各種凹凸開關的花紋圖案、字母文字的壓制。裝上簡單裝置還可進行燙金加工。高周波應用領域廣泛，所以目前已有力勁高周波塑料熔接機、高周波皮塑熔斷機、高周波折盒壓痕機、高周波金屬熔鑄機、高周波金屬加熱機等。

樣品：
