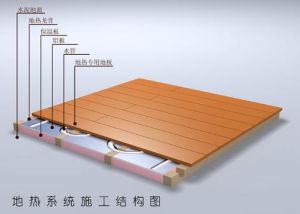

地暖安裝示意圖顧名思義是指對地暖安裝的過程有一定指導意義的過程圖片。市場上地暖的分類主要有水地暖、碳晶地暖、發熱電纜地暖、發熱膜地暖四大類，每種類型的地暖安裝過程及安裝工藝也都是不相同的，所以每種地暖安裝示意圖也完全不同。

水地暖

主要設備

水地暖全稱低溫?zé)崴孛孑椛洳膳?。以不高?0℃的熱水作熱媒，在埋置于地面填充層中的加熱管內循環流動，加熱地面，通過地面主要以輻射傳熱方式向室內供熱的一種方式。

水地暖：通常有熱源設備、采暖主管道、分集水器、溫控系統、地面結構層等。

大戶型房屋還配有采暖循環水泵（起增壓作用）、恒溫混水閥（節能且舒適性好）等。輔材輔料有：保溫板（擠塑板或苯板）、反射膜、地暖卡釘、鋼絲網、邊界保溫條、不銹鋼軟管、球閥、彎頭、直接等。

安裝步驟

1、安裝集分水器

2、連接主管

3、鋪設保溫層、邊界膨脹帶

4、鋪設反射鋁箔層

5、鋪設盤管

6、連接分水器

7、根據施工圖進行埋地管材鋪設

8、設置過門伸縮縫

9、中間驗收（一次水壓試驗）

10、豆石或瓜子片混凝土回填施工

11、完工驗收（二次水壓試驗）

12、專用溫控器最后安裝

安裝要求

1、室內凈高不低于2.67米。

2、熱源出水溫度正常。

3、地面平整無雜物。

4、施工現場有水有電、而且有存放地?zé)岵牧系目臻g。

5、地暖施工避免與其他裝修同步進行，應提前與裝修方技術交底。

碳晶地暖

主要設備

碳晶地暖保溫板、碳晶板、碳晶溫控器、通電電纜、線管、接頭等。

鋪設步驟

1、房間主體施工完畢，等待家裝施工進場，此時地面找平完畢，確定碳晶地暖結構。

2、根據房型圖確定安裝版面數量、溫控器數量及溫控器擺放位置，確定地面裝飾材料，以此來確定房間鋪裝功率。

3、材料進場，主要包括碳晶板、保溫板、線材等。

4、鋪設保溫板和碳晶板并完成地面線路鋪設，溫控器安裝連接。

5、地面裝飾材料地板、瓷磚或者是大理石進場鋪設，安裝完畢。

發熱電纜

發熱電纜內芯由冷線熱線組成，外面由絕緣層、接地、屏蔽層和外護套組成，發熱電纜通電后，熱線發熱，并在40～60℃的溫度間運行，埋設在填充層內的發熱電纜，將熱能通過熱傳導 - 對流的方式和發出的8-13um的遠紅外線輻射方式傳給受熱體。

主要設備

邊角保溫材料、復合鋁箔、焊接鋼絲網、絕熱層、溫控器、發熱電纜、溫感探頭、豆石混凝土，相關耗材。

鋪設步驟

1、施工方案

發熱電纜電采暖施工前需要擬定施工方案，如選材配置、功率配置、鋪設面積確定等等。

2、地面處理

電采暖施工前在預留出地面距門檻高度，然后將地暖找平，確保無凹凸、如有水管或電纜應在地面開槽埋入、確保滿足施工條件。

地暖保溫材料

采用國產優質聚苯乙烯泡沫塑料板（EPS）：厚度為20mm（直接和土壤接觸層按照規范要求為30mm），密度為25kg/m3，導熱系數<0.041W/m.k，耐壓強度>100kPa，吸水率<4％，氧指數>32％。

電熱膜地暖

電熱膜地暖電熱膜供暖是世界上先進的供暖方式之一，它是一種以電力為能源，通過紅外線輻射進行傳熱的新型供暖方式。低溫輻射電熱膜供暖系統的主體–電熱膜是一種通電后能發熱的半透明的聚酯膜。它具有耐高壓、耐潮濕、承受溫度范圍廣、高韌度、低收縮率、運行安全、便于儲運等優良性能。在韓國，美國，國家已有20多年的應用歷史，應用領域十分廣泛，于20世紀90年代首次進入我國。

主要設備

保溫層、反射層、發熱層、蓄熱保溫層、金屬屏蔽層。

鋪設步驟

1、水泥地面找平。

2、鋪設反射層。

3、鋪設電熱膜層。

4、鋪設蓄熱層。

5、鋪設金屬屏蔽層。

6、鋪設地面裝飾材料。
