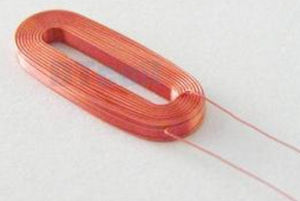

線圈，是指鎖線訂（或縫紉訂）中，所串訂的線因沒有拉緊而呈圈狀堆積在針眼周?chē)?電路中的線圈是指電感器。是指導線一根一根繞起來，導線彼此互相絕緣，而絕緣管可以是空心的，也可以包含鐵芯或磁粉芯，簡稱電感。用L表示，單位有亨利 - H、毫亨利。線圈通常指呈環形的導線繞組，最常見的線圈應用有：馬達、電感、變壓器和環形天線等。線圈可分為單層線圈和蜂房式。

簡介

電路中的線圈是指電感器。是指導線一根一根繞起來，導線彼此互相絕緣，而絕緣管可以是空心的，也可以包含鐵芯或磁粉芯，簡稱電感。電感又可分為固定電感和可變電感，固定電感線圈簡稱電感或線圈。用L表示，單位有亨利 - H、毫亨利 - mH、微亨利 - uH,1H=10^3mH=10^6uH。

電感分類

按電感形式分類：固定電感、可變電感。

按導磁體性質分類：空芯線圈、鐵氧體線圈、鐵芯線圈、銅芯線圈等。按工作性質分類：天線線圈、振蕩線圈、扼流線圈、偏轉線圈等。

改變電感器的最常見的方式是通過調整鐵磁材料的位置。當磁芯在線圈中間時電感最大。一些可變電感器使用銅芯，銅比空氣有更大的嬌頑力，因此當銅芯在線圈內部時能夠降低電感。

空芯電感器，這種電感器不用骨架，但是也有許多電感器的線圈纏繞在非磁性材料的骨架上，這些骨架有實芯的也有空芯的。由于骨架的磁導率和空氣幾乎相同，因此其特性和空芯電感器相似。這些電感器的電感量很小，一般小于5毫亨。

線圈的電感量大小與有無磁芯有關。在空芯線圈中插入鐵芯，可增加電感量。磁芯材料為鐵氧體或鐵粉芯，大多數這類電感器的電感小于200毫亨。

環形電感器，圓環磁芯構成的電感器叫環形電感器。環形電感器磁芯的材料通常是鐵氧體和鐵粉，環形電感器的優點在于它的磁場幾乎完全受鐵心限制。磁通對每匝線圈的鏈合有很高的效率。環狀鐵心的漏磁非常少。這意味著它對周?chē)娐返挠绊懶　?/p>

色碼電感器，是具有固定電感量的電感器，其電感量標志方法同電阻一樣以色環來標記。

疊片鐵芯電感，經常被用作濾波扼流圈。這些扼流圈在電和學設備的濾波電路中被大量使用。

相關參數

電感量

電感量L表示線圈本身固有特性，與電流大小無關。除專門的電感線圈（色碼電感）外，電感量一般不專門標注在線圈上，而以特定的名稱標注。

感抗

電感線圈對交流電流阻礙作用的大小稱感抗XL,單位是歐姆。它與電感量L和交流電頻率f的關系為XL=2πfL

品質因素

品質因素Q是表示線圈質量的一個物理量,Q為感抗XL與其等效的電阻的比值，即：Q=XL/R。

線圈的Q值愈高，回路的損耗愈小。線圈的Q值與導線的直流電阻，骨架的介質損耗，屏蔽罩或鐵芯引起的損耗，高頻趨膚效應的影響等因素有關。線圈的Q值通常為幾十到幾百。

分布電容

線圈的匝與匝間、線圈與屏蔽罩間、線圈與底版間存在的電容被稱為分布電容。分布電容的存在使線圈的Q值減小，穩定性變差，因而線圈的分布電容越小越好。

常用線圈

1、單層線圈單層線圈是用絕緣導線一圈挨一圈地繞在紙筒或膠木骨架上。如晶體管收音機中波天線線圈。

2、蜂房式線圈如果所繞制的線圈，其平面不與旋轉面平行，而是相交成一定的角度，這種線圈稱為蜂房式線圈。而其旋轉一周，導線來回彎折的次數，常稱為折點數。蜂房式繞法的優點是體積小，分布電容小，而且電感量大。蜂房式線圈都是利用蜂房繞線機來繞制，折點越多，分布電容越小

3、鐵氧體磁芯和鐵粉芯線圈線圈的電感量大小與有無磁芯有關。在空芯線圈中插入鐵氧體磁芯，可增加電感量和提高線圈的品質因素。

4、銅芯線圈銅芯線圈在超短波范圍應用較多，利用旋動銅芯在線圈中的位置來改變電感量，這種調整比較方便、耐用。

5、色碼電感器色碼電感器是具有固定電感量的電感器，其電感量標志方法同電阻一樣以色環來標記。

6、阻流圈（扼流圈）限制交流電通過的線圈稱阻流圈，分高頻阻流圈和低頻阻流圈。

7、偏轉線圈偏轉線圈是電視機掃描電路輸出級的負載，偏轉線圈要求：偏轉靈敏度高、磁場均勻、q值高、體積小、價格低。

各類用途

1. 貼片線圈的用途：廣泛使用在共模濾波器、多頻變壓器、阻抗變壓器、平衡及不平衡轉換變壓器、抑制電子設備EMI噪音、個人電腦及外圍設備的USB線路、液晶顯示面板、低壓微分信號、汽車遙控式鑰匙等。
2. 固定電感線圈包括：環型線圈、扼流線圈、共模線圈、鐵氧體磁珠、功率電感、有貼片型與引腳型可供選擇。廣泛使用在網路、電信、電腦、交流電源和周邊設備上。
3. 閉磁路大電流表面貼裝功率電感特點及用途：理想的DC-DC轉換電感，大功率，高飽和電感器，直流電阻小，適合于大電流，帶裝或并卷輪包裝以便自動表面安裝，應用于錄放影機電源供應器、錄放影機電源供應器、液晶電視機、手提電腦、辦公自動化設備、移動通訊設備、直流/直流轉換器等。
4. 射頻電感的用途：廣泛使用在移dong電話、VCO、TCXO電路和射頻收發器模組、定位系統、無線網絡、藍牙模組、通訊設備、液晶電視、攝影機、筆記型電腦、噴墨印表機、影印機、顯示監視器、游戲機、彩色電視、錄放影機、光盤機、攝影機、數位相機、汽車電子產品等。
